Hệ giàn thép mạ trọng lượng nhẹ dùng cho mái nhà lợp ngói là dòng sản phẩm thép định hình cán nguội cường độ cao được phát triển bởi tập đoàn thép hàng đầu thế giới Bluesope Steel tới từ Australia (Úc) và được phổ biến tại Việt nam trong hơn 20 năm qua

1. Hệ giàn thép mạ trọng lượng nhẹ

Sản phẩm Giàn kèo thép mạ nhẹ mang đến những ưu điểm vượt trội trong thi công kèo thép mái nhà lợp ngói với chi phí giá thành thấp nhất khi so cùng chất lượng

Hệ giàn thép mạ trọng lượng nhẹ, tại sao lại có tên sản phẩm dài như vậy? chúng tôi có thể nói sơ bộ về cái tên sản phẩm mà tại Việt Nam gọi là Kèo Thép Nhẹ hay Vì kèo thép mạ

Cái tên đã thể hiện đầy đủ bản chất của sản phẩm với tính năng và công dụng được thể hiện qua từng chữ như sau

• Hệ giàn: ở đây là bao gồm nhiều thanh tiết diện C cán nguội định hình liên kết tạo nên
• Thép: Ở đây là thép cường độ cao G550 có sức bền siêu việt so với thép hộp
• Mạ: Là lớp xi mạ bên ngoài có tác dụng bảo vệ lớp thép cường độ cao bên trong, lớp này bao gồm hợp kim Nhôm - kẽm
• Trọng lượng nhẹ: Là sản phẩm có trọng lượng nhẹ hơn so với các kết cấu kèo thép mái khác, cụ thể là nhẹ hơn 50% so với trọng lượng khi thi công kết cấu kèo thép hộp

Hệ giàn thép mạ trọng lượng nhẹ

Tại thị trường Việt Nam hiện nay, Kèo thép mạ nhẹ đã có thể sản xuất trong nước có giá thành sản phẩm phù hợp với mọi khách hàng bên cạnh dòng sản phẩm Hệ kèo thép Bluescope nhập khẩu Australia

Kết cấu Hệ giàn thép mạ

Kết cấu Hệ giàn thép mạ trọng lượng nhẹ hay còn gọi là kết cấu vì kèo thép nhẹ, vì kèo mái lợp ngói gồm có 2 dạng là hệ kèo 2 lớp và hệ mái 3 lớp

Hệ kèo 2 lớp gồm các vì kèo và thanh Li tô (thanh Mè) lợp ngói

Hệ 3 lớp là dạng kết cấu mái nhà không gian truyền thống gồm Xà gồ (Đòn tay), Cầu phong (Rui) và Li tô (Mè)

Kết cấu liên kết mái mỗi dạng có cách thức khác nhau nên khả năng chịu tải và vượt nhịp là khác nhau

Với Hệ giàn kèo mái 2 lớp cho khả năng vượt nhịp (giữa 2 điểm dầm gối đáy kèo gần nhất) là 12m, trong khi khả năng vượt nhịp của Hệ Mái 3 lớp chỉ là 5m

2. Thi công Hệ giàn thép mạ trọng lượng nhẹ

Thi công Hệ giàn thép mạ trọng lượng nhẹ trên khắp Miền Bắc, Miền Trung, Miền Nam tại thị trường Việt Nam cho đến nay được khách hàng chấp nhận với sự hài lòng tuyệt đối cả về giá thành và chất lượng sản phẩm

Hệ giàn thép nhẹ là sản phẩm kết cấu vì kèo thép lợp mái phù hợp đối với hầu hết các loại ngói có trên thị trường Việt Nam từ ngói sản xuất trong nước cho tới ngói Nhập Khẩu Eishiro từ Nhật Bản

Quá trình thiết kế và thi công Hệ Giàn Thép mạ được đảm bảo kết cấu đủ vững chắc và an toàn với tải trọng >= 125kg/m2 mái bao gồm sức chịu tải của cả tĩnh tải và hoạt tải (tác động sức gió)

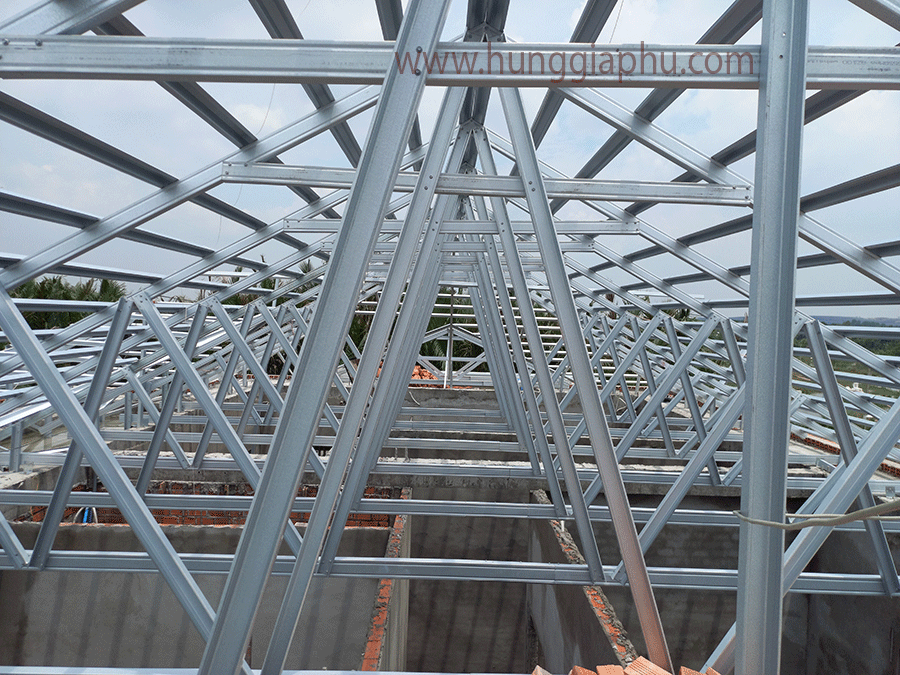

Hệ giàn thép mạ trọng lượng nhẹ kết cấu 2 lớp

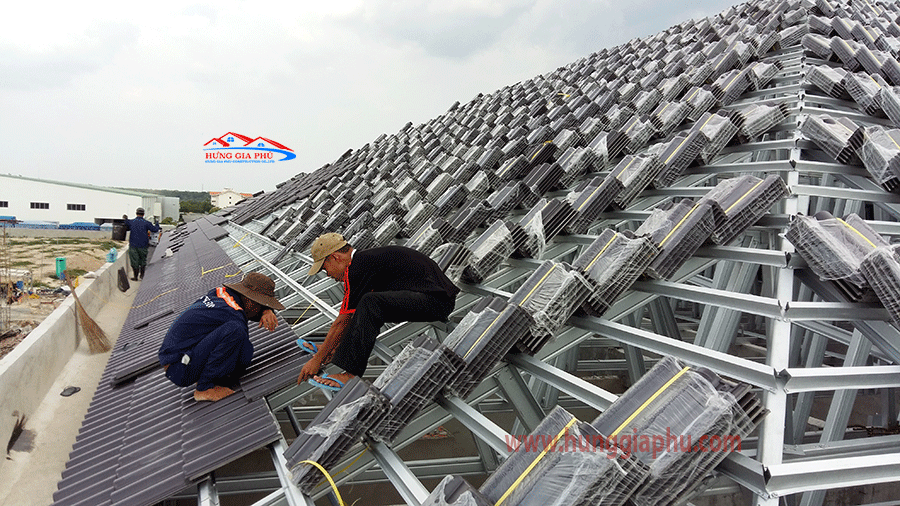

Lợp ngói trên hệ kèo thép nhẹ

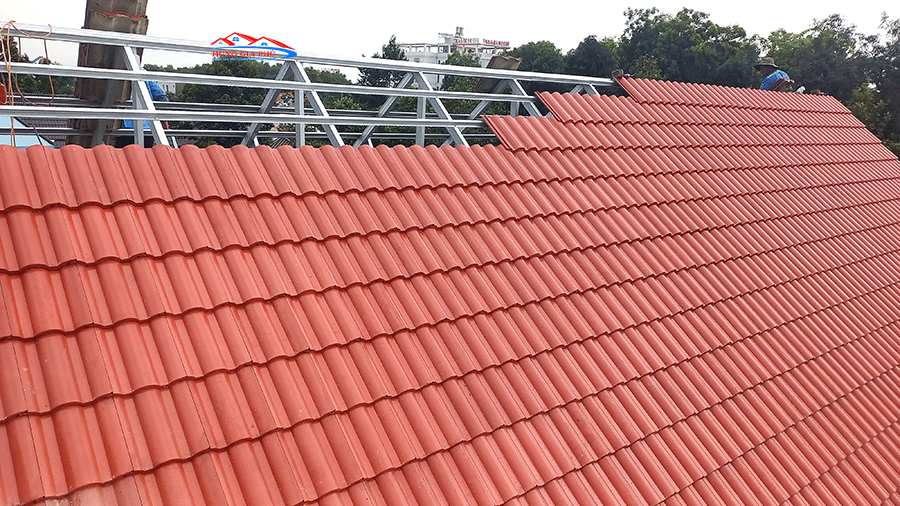

Lợp mái ngói trên kèo thép nhẹ

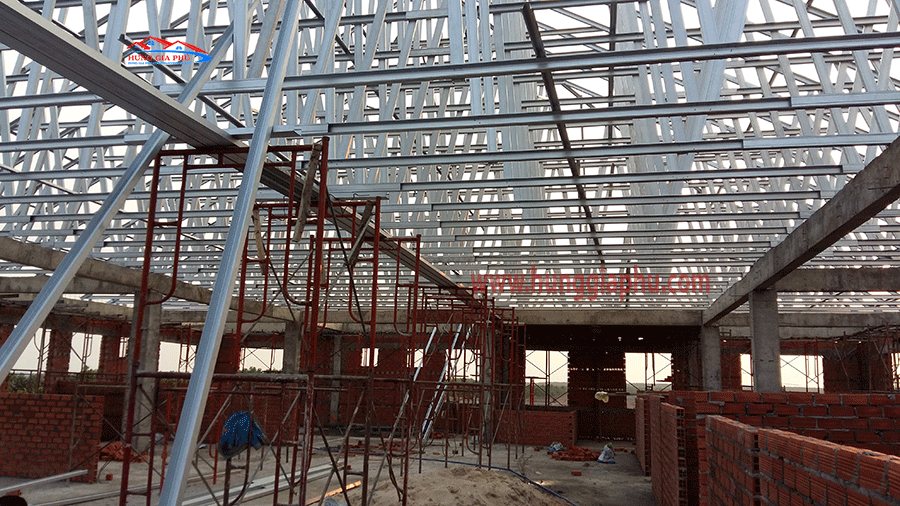

Hướng dẫn liên kết hệ giàn thép mạ trọng lượng nhẹ

Hệ giàn thép mạ trọng lượng nhẹ bao gồm kết cấu hệ các vì kèo thép được tổ hợp từ những thanh thép C7575, C10075 và thanh Li tô (thanh mè) liên kết nhau tạo thành

Liên kết Hệ giàn thép mạ trọng lượng nhẹ là liên kết không sử dụng mối hàn như vì kèo thép hộp mà sử dụng vít tự khoan có cường độ cao

Mỗi điểm liên kết trên hệ giàn thép nhẹ (kèo thép nhẹ) được sử dụng 3 vít liên kết tạo thế chân kiềng vững chắc bổ trợ cho nhau làm ổn định điểm liên kết

Từ Thiết kế vì kèo thép nhẹ chúng ta thấy rằng mỗi thanh thép trong hệ liên kết kèo đều được bố trí liên kết xiên tạo nên thế tam giác nhằm tối ưu lực chống theo phương đứng và phương xiên của mái sau khi lợp ngói

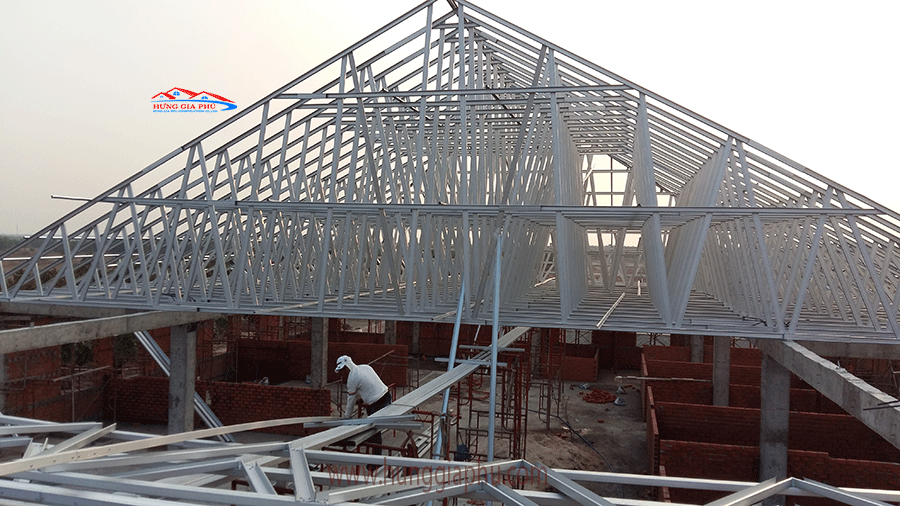

Liên kết hệ giàn thép mạ kết cấu 2 lớp: Vì kèo và Li tô

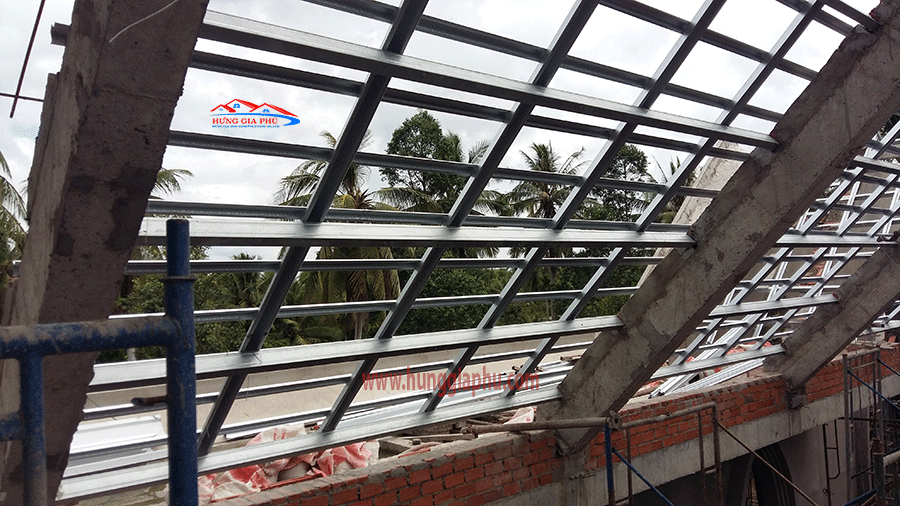

Hệ giàn thép nhẹ kết cấu 3 lớp: Xà gồ, Cầu phong và Li tô
